铝合金针辊的表面硬化处理技术

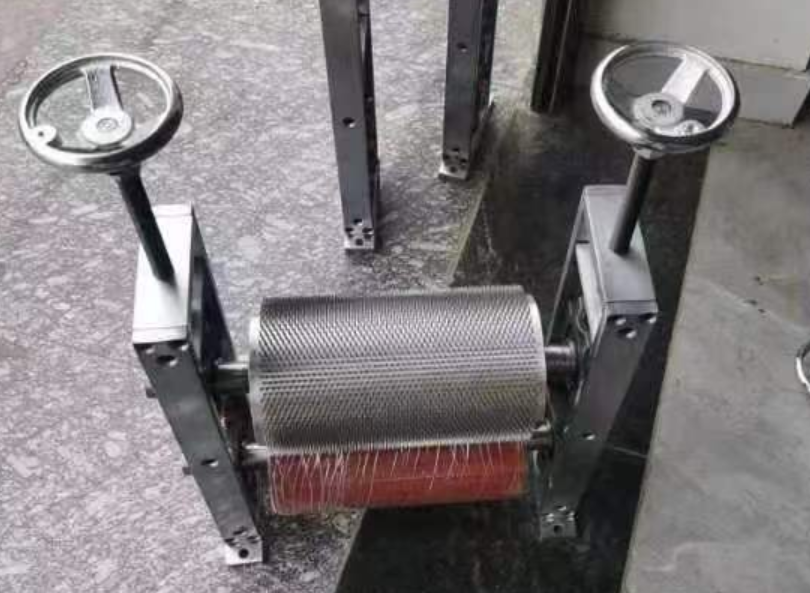

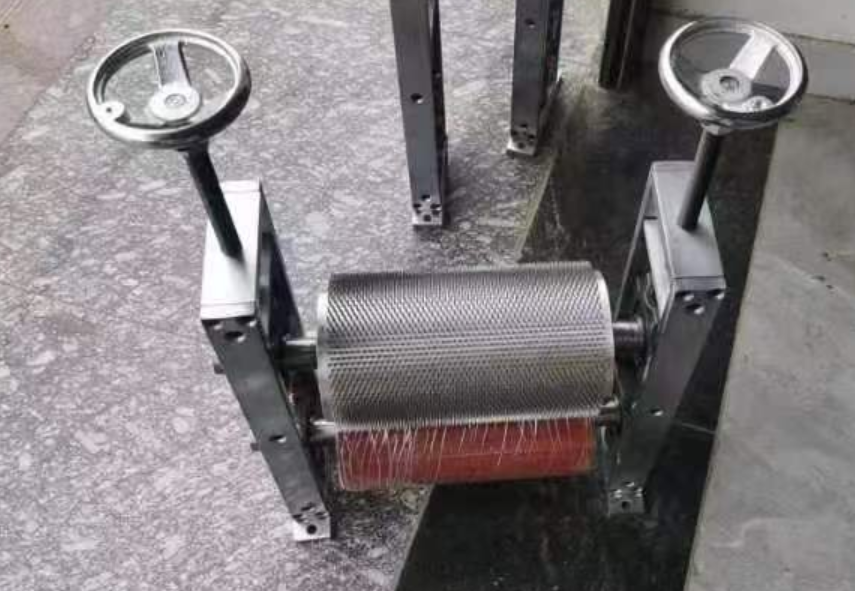

  铝合金针辊因其密度低、导热性好、加工性能优异等特点，在纺织梳理设备中得到广泛应用。但纯铝及常用铝合金的硬度较低（通常在50-120 HV范围），表面耐磨性不足，难以满足针辊在高速运转中与纤维持续摩擦的工况需求。因此，表面硬化处理成为提升铝合金针辊使用寿命和梳理质量的关键技术环节。

  阳极氧化是铝合金针辊常用、成熟的表面硬化技术。将铝合金基体置于酸性电解液（如硫酸、草酸或硬质阳极氧化专用溶液）中作为阳极，通过电化学作用在表面生成一层致密的氧化铝膜层。
  普通硫酸阳极氧化获得的膜层硬度约为300-500 HV，厚度通常在5-25微米。而硬质阳极氧化通过降低电解液温度、提高电流密度，可在铝合金针辊表面形成厚度达25-150微米、硬度高达400-600 HV的氧化膜。这层氧化膜与基体结合牢固，具有良好的耐磨性和绝缘性，同时多孔结构便于吸附润滑油脂，进一步降低摩擦系数。
  需要注意的是，阳极氧化膜层较脆，针辊在受到冲击或弯曲变形时可能出现微裂纹。因此，对于针齿根部等应力集中区域，需严格控制氧化工艺参数，避免膜层过厚导致脆性增加。
